什么是消防供配電系統,？消防供配電系統由哪些部件組成？圖文詳細說明
在建筑電氣防火設計過程中,，應考慮火災條件下消防電力連續供電的可靠性和安全性。合理確定消防電力負荷等級,，科學設計消防電力供配電系統,，對保證建筑消防電力設備的供電可靠性非常重要。消防配電箱,。
消防在現代生活中越來越受到人們的重視,，電是人們生活中不可或缺的一部分。消防領域用電供電的一般情況是什么,？讓我們一起學習,！
一,、消防供配電系統的構成
消防供電系統由幾個不同用途的獨立電源以一定的方式相互連接,，形成供電網絡，提高供電的可靠性和經濟性,。系統中的電源一般可分為主電源和應急電源,。
主電源是指電力系統的電源，應急電源可以由柴油發電機組或電池組自帶,。對于停電時間要求特別嚴格的電氣設備,，可以使用不停電源（UPS）進行供電。
各電源示例圖
1-雙回路電源,；2-高壓開關,；3-低壓變配電裝置；4-柴油機,；5-交流發電機,；6、10-應急電源開關,；7-充電裝置,；8-電池；9-逆變器,；11-消防動力設備(消防泵,、消防電梯等)。,；12-應急照明和疏散指示標志,；13-一般動力照明電源
向消防用電設備供電的獨立電源稱為消防用電?，F(xiàn)代建筑中使用電力的消防設備有兩種，一種是為建筑提供照明和電力,，即電力（強電力）設備,；另一種是傳輸信息和控制信號，即電子（弱電力）設備,。
山東國宇電氣設備有限公司是專業的濟南配電箱定制生產加工廠家,，專業生產各種配電箱、配電柜,、動力箱,、戶外箱、控制箱等成套電氣設備,。歡迎來電咨詢：13075351888
這兩種設備根據需要組合成消防控制室,、消防泵、消防電梯,、排煙設施,、火災自動報警、消防聯動控制,、自動滅火,、應急照明、疏散標志和電動防火墻,、門,、窗、百葉窗,、閥門等功能子系統,，形成完整、復雜的建筑消防電氣系統,。
消防用電設備是一種用于確保人身和財產安全的設備,，要求其供電電源必須安全可靠。不僅要求在正常情況下,，而且當電網停電或火災停電時,，可以為各種消防用電設備提供足夠可靠的電能，以確保消防設備的正常運行,，發揮應有的作用,。
消防電源及其配電線路是現代建筑安全設施的重要組成部分，俗話說：建筑消防電源第一,。
建筑物的消防供電安全包括三個方面：一是在各種不利情況下為消防電氣設備提供足夠的電能,；二是防止供電線路或設備故障（包括雷擊）引起的火災，或火災發生后通過消防供電線路擴散,；三是交流強電設備和供電線路不能干擾消防弱電系統,。
二、供電負荷等級
根據用電設備對供電可靠性的不同要求,，將供電負荷分為三級,。
1.一級負荷
中斷供電造成重大政治、經濟損失或人員傷亡的負荷稱為一級負荷,。如重要的鐵路樞紐,、通信樞紐、重要的國際活動場所,、重要的酒店,、醫院的手術室、重要的生物實驗室等,。
除兩個獨立的電網電源外,，還應設置備用電源,，一般備用電源為柴油發電機組或直流電池組,。
一級負荷供電：
(1)乙類、丙類廠房,、丙類倉庫,，建筑高度大于50m。
(2)一類高層民用建筑,。
2.二級負荷
中斷供電將造成巨大的政治,、經濟損失或公共場所秩序混亂的負荷稱為二級負荷。如地,、市政府辦公樓,、三星級酒店、甲級電影院,、地,、市主要圖書館、博物館,、文物庫等,。
除采用兩條獨立線路外，二級負荷的供電方式還應根據實際情況設置備用電源,。
二次負荷供電：
(1)室外消防用水量大于30L/s的廠房(倉庫),。
(2)室外消防用水量大于35L/s的可燃材料堆場、可燃氣體儲罐(區),、甲乙液體儲罐(區),。
(3)糧食倉庫和糧食筒倉。
(4)二級高層民用建筑,。
(5)電影院,、劇場座位超過1500個,，體育館座位超過3000個，任何一層建筑面積超過3萬個㎡省(市)級以上廣播電視,、電信,、金融金融建筑、戶外消防用水量大于25L/s的其他公共建筑,、商店及展覽建筑,。
3.三級負荷
除一級負荷和二級負荷外，其他負荷均為三級負荷,。三級負荷對供電方式?jīng)]有特殊要求,，一般采用單回路供電。
隨著我國經濟的發展,，一級負荷的供電模式已不能滿足市話局,、電信樞紐、衛星地面站,、民用機場,、銀行證券交易中心等一些特別重要的場所的需求。這些負荷屬于特別重要的一級負荷,，通常稱為一級負荷,。同時，由于經濟的發展,，一級負荷和二級負荷的增加,，三級負荷的供電模式將逐漸減少或取消。
三,、供電要求
1.一級負荷供電要求
(1)一級負荷供電應由兩個電源供電。
(2)當一個電源出現故障時,，另一個電源不應同時損壞,。
（3）除兩個電源外，一級負荷中特別重要的負荷還應增加應急電源,，嚴禁將其他負荷連接到應急電源系統,。應急電源可以是獨立于正常電源的發動機組、供電網中獨立于正常電源的特殊饋電線,、電池或干電池,。
以下供電方式可視為一級負荷供電：
(1)電源來自一個區域變電站，并設置另一個自備發電機組,。
(2)電源來自兩個區域的變電站(電壓在35kV以上),。
(3)電源來自兩個不同的發電站。
2.二次負荷供電要求
(1)二次負荷供電系統應盡可能采用兩回路供電,。
（2）在負荷小或區域供電困難的情況下,，允許一回路6kV以上專用架空線或電纜供電,。使用架空線時，可為一回路架空線供電,；使用電纜線路供電時,，由于電纜故障恢復時間長，故障點調查時間長,，應由兩根電纜組成,，每根電纜應能承受100%的二次負荷。
三,、三級負荷供電
（1）三級消防電氣設備采用專用單回路電源供電,，配電設備上有明顯標志。其配電線路和控制電路應按防火分區劃分,。
4.備用電源要求
(1)消防備用電源通常有三種:獨立于工作電源的帶電電路,、柴油發電機和應急供電電源（EPS）。
（2）柴油發電機組是將柴油機與發電機結合起來的發電設備,。其優點是機組運行不受城市電網運行狀態的影響,，是理想的獨立可靠電源；機組功率范圍廣,，可從幾千瓦到幾十千瓦不等,；機組操作簡單,，易于自動控制,；機組工作效率高，對油質要求低,。其缺點是工作噪聲大,，過載能力小，適應啟動沖擊負荷能力差,。

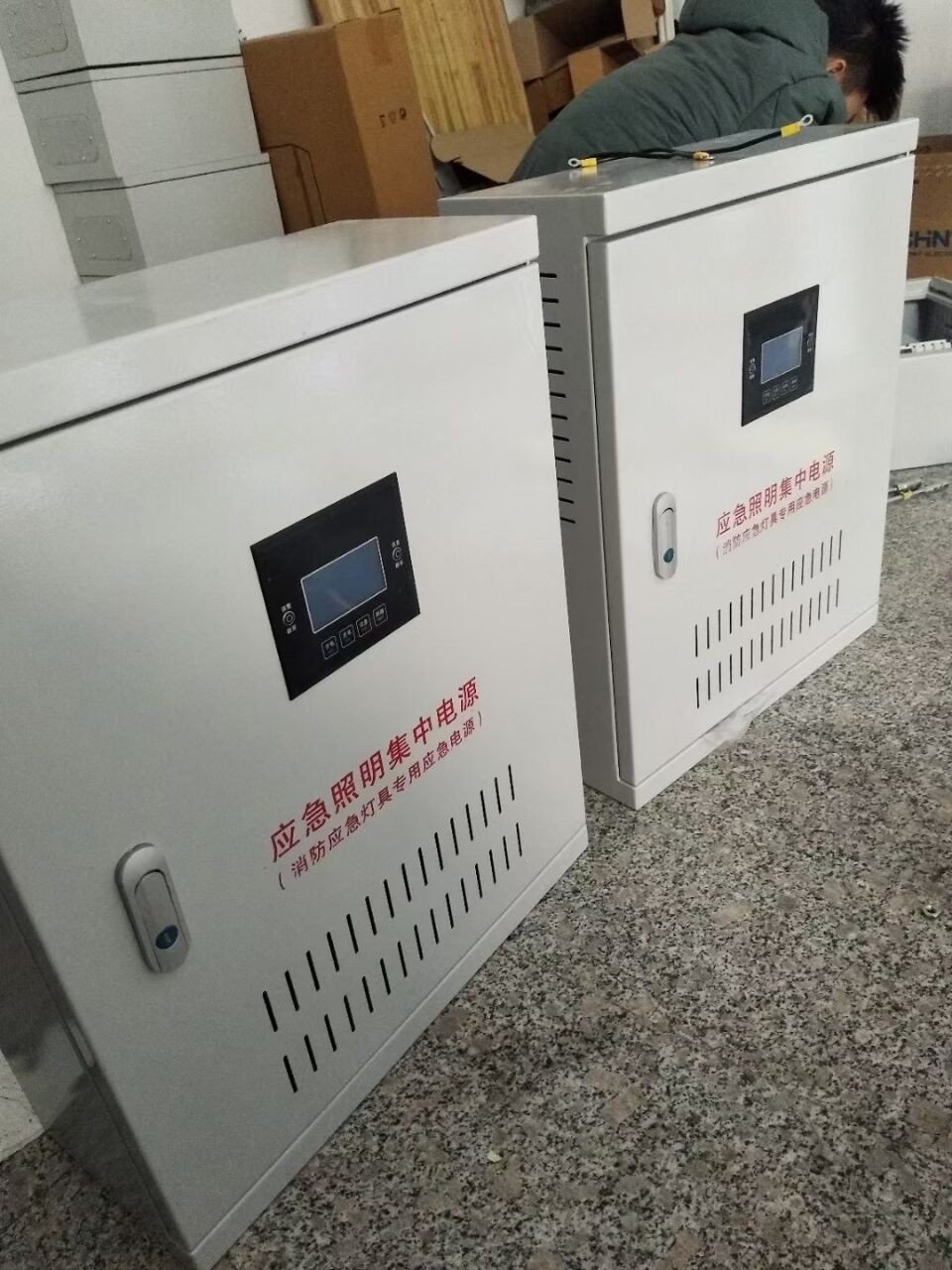

(3)應急供電是指通常用市政電源給電池充電,，市政電源斷電后繼續用電池供電的備用電源裝置。
(4)消防用電按一,、二級負荷供電的建筑物,，使用自備發電設備作為備用電源時，自備發電設備應設置自動和手動啟動裝置,。自動啟動時,，應能在30s內供電。
四,、布線要求
1.消防用電設備應采用專用供電回路,，當建筑物內的生產生活用電被切斷時，消防用電仍應得到保證,。
2.消防配電干線應按消防分區劃分,，消防配電支線不得穿越消防分區,。
3.消防配電線路應滿足火災時連續供電的需要，敷設應符合下列規定：
(1)明敷時(包括敷設在天花板內),，應采用金屬導管或封閉金屬槽盒保護,，金屬導管或封閉金屬槽盒應采取防火措施；電纜井,、溝內采用阻燃或耐火電纜時,，不得采用金屬導管或封閉金屬槽盒保護；采用礦物絕緣不燃電纜時,，可直接明敷,。
(2)暗敷時，應穿管敷設在不燃結構內,，保護層厚度不小于30mm,。
（3）消防配電線路應與其他配電線路分別敷設在不同的電纜井和溝內；如果在同一電纜井和溝內敷設困難,，應分別布置在電纜井和溝兩側,，消防配電線路應采用礦物絕緣不燃電纜。
五,、配電設計要求
1.消防水泵,、噴淋水泵、水幕泵,、消防電梯應直接從變配電站或主配電室出線,，采用放射式供電；放射式或樹干式可用于防煙排煙風機,、防火卷簾和疏散照明,。
消防泵、防煙排煙風機,、消防電梯的兩個低壓電源應在設備室內自動切換,，其他消防設備的電源應在各消防分區配電室內自動切換；消防控制室的兩個低壓電源應在消防控制室內自動切換,。
2.變頻調速器不能用作消防泵,、防煙排煙風機、正壓送風機等設備的控制裝置,。EPS/UPS不能用作電機消防設備的備用電源,。
3.主消防泵為電機水泵，備用消防泵為柴油機水泵,，主消防泵可一路供電,。消防設備的配電箱和控制箱應安裝在配電室、消防設備室、配電室或電氣井內,；必須安裝在其他地方時,，應采取消防措施，滿足消防設備在火災發生時連續運行時間的要求,。
4.消防負荷配電線路設置的保護電器應具有短路保護功能,，但不應設置過載保護裝置。例如,，只能用于報警,，而不能用于切斷消防供電。
5.消防負荷的配電線路不能設置剩余電流動作保護,、過電壓和欠電壓保護,。
6.消防設備配電裝置和非消防設備配電裝置應分開安裝；如果必須平行安裝,，則應在邊界處設置防火隔斷,。消防配電設備應有明顯標志，專用消防配電柜應為紅色柜,。
